Gewindestift mit Schlitz und Nocken DIN 417
Gewindestifte nach DIN 417 mit Schlitzantrieb und Nockenpunkt aus Edelstahl A2/A4: für das Positionieren, Fixieren und justierbares Klemmen von Wellen, Nabenverbindungen und Komponenten im Maschinen- und Anlagenbau, Gerätebau und Instandhaltung. Metrisches ISO‑Gewinde für präzise Einstellung. RVS Edelstahl – Spezialist für RVS – unterstützt Sie fachkundig bei der Auswahl.
Stellschraube mit Schlitz und Zapfen bestellen
Die Stellschraube mit Schlitz und Zapfen DIN 417 ist ein hochwertiges Produkt aus Edelstahl. Diese Schraube wurde für den Einsatz in verschiedenen Anwendungen entwickelt, bei denen Präzision und Stabilität erforderlich sind. Der Schlitz und der Zapfen am Schraubenkopf ermöglichen eine einfache und präzise Einstellung der Schraube. Dadurch lässt sich die Schraube sicher fixieren und ein unbeabsichtigtes Lösen während der Nutzung wird verhindert.
Die DIN-417-Norm garantiert, dass diese Stellschraube den notwendigen Spezifikationen und Qualitätsstandards entspricht. Das Edelstahlmaterial sorgt für eine hohe Korrosionsbeständigkeit und eine lange Lebensdauer. Die Stellschraube mit Schlitz und Zapfen DIN 417 ist ein zuverlässiges und langlebiges Produkt, das sowohl für den professionellen als auch für den privaten Gebrauch geeignet ist.
Sie ist ein unverzichtbares Element für die Befestigung und Feinjustierung verschiedener Geräte und Maschinen.
Häufig gestellte Fragen zu Gewindestift mit Schlitz und Nocken DIN 417
Was ist ein Gewindestift mit Schlitz und Nocken und wofür wird er eingesetzt?

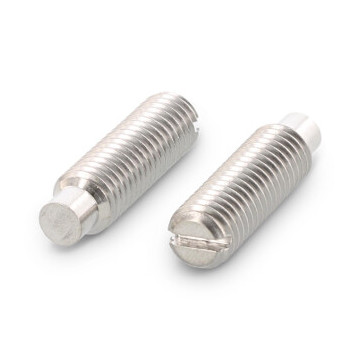

Ein kopfloser Gewindestift aus Edelstahl nach DIN 417 mit Schlitzantrieb und einer zylindrischen, flachen Spitze (Nocken/Dog Point). Der Nocken greift formschlüssig in eine Bohrung, Zentrierung oder Nut und fixiert Bauteile präzise ohne zu verrutschen.
- Typische Anwendungen: Naben, Kupplungen, Riemenscheiben, Spannringe, Hebel, Vorrichtungen sowie Mess- und Positioniersysteme.
- Vorteile: wiederholgenaue Positionierung, definierte Auflage, reduzierte Oberflächendrücke am Gegenstück.
Welche Werkstoffe liefern Sie und welche Qualität passt zu meiner Umgebung?
Wir liefern standardmäßig in Edelstahl A2 (Werkstoffgruppe 304) und Edelstahl A4 (Werkstoffgruppe 316).
- A2: universell im Maschinen- und Anlagenbau, Innenbereich und leichte Außenanwendungen.
- A4: erhöhte Korrosionsbeständigkeit für maritime, chemische und dauerhaft feuchte Umgebungen.
Sonderwerkstoffe und Oberflächen sind auf Anfrage möglich. Unser Team berät Sie gezielt für Ihre Anwendung.
Welche Abmessungen und Spezifikationen sind verfügbar?
Wir führen ein breites Programm in metrischem Regelgewinde, z. B. M3 bis M12 (weitere Größen auf Anfrage). Die Stifte sind vollständig mit Gewinde versehen und standardmäßig rechtsgängig.
- Antrieb: Schlitz (für flache Schraubendreherklingen).
- Nocken: zylindrisch und plan, Länge normgerecht zur Gewindegröße abgestimmt.
- Längen: praxisgerechter Bereich nach DIN; Sonderlängen und -toleranzen auf Anfrage.
Wie wähle ich die richtige Länge und Nockenlänge?
Die nominelle Länge beinhaltet die gesamte Stiftlänge inkl. Nocken. Für eine sichere Arretierung sollte der Nocken vollständig im Gegenmerkmal sitzen.
- Wählen Sie die Länge so, dass der Nocken komplett in Bohrung/Nut greift, ohne das Bodenmaterial zu beschädigen.
- Achten Sie bei dünnwandigen Teilen auf ausreichende Restwandstärke hinter der Eingriffszone.
- Bei häufigem Verstellen: ausreichend Führungslänge vorsehen, um Kantenverschleiß zu vermeiden.
- Gern prüfen wir Zeichnung oder Foto und empfehlen die passende Abmessung.
Wie montiere ich korrekt und welches Drehmoment ist sinnvoll?
Für eine beschädigungsfreie, zuverlässige Klemmung beachten Sie folgende Punkte:
- Werkzeug: passender, scharfer Schlitzschraubendreher, der die Nut vollflächig abdeckt.
- Gegenfläche: sauber, eben und – idealerweise – mit Zentrierbohrung oder Nut für den Nocken vorbereitet.
- Anziehen: spielfrei einstellen, dann kontrolliert nachziehen. Das erforderliche Drehmoment hängt von Gewindegröße, Werkstoff und Reibung ab – wir empfehlen einen Applikationstest oder Richtwerte auf Anfrage.
- Sicherung: bei Vibrationen Schraubensicherung (mittelfest) oder Kontermutter einsetzen.
Wie schnell liefern Sie und sind Werkszeugnisse verfügbar?
Viele Abmessungen sind bei uns ab Lager verfügbar. Europaweite, effiziente Lieferung in der Regel innerhalb von 24–72 Stunden – abhängig von Menge und Zielregion.
- Verpackung: industriegeeignete Karton- oder Bulkverpackung, auf Wunsch kundenspezifisch.
- Dokumente: Werkszeugnis EN 10204 3.1 und Chargenrückverfolgbarkeit auf Anfrage.
Welche Alternativen empfehlen Sie bei häufigem Nachstellen oder höheren Haltemomenten?
Je nach Anforderung können folgende Varianten sinnvoll sein:
- Innensechskant-Gewindestifte für höhere Anzugsdrehmomente und bessere Ergonomie.
- Spitzenvarianten wie Kegel-, Kuppen- oder Flachspitze zur Anpassung an das Gegenmaterial.
- Zusatzmaßnahmen wie Passbohrungen, Kerbungen oder Schraubensicherung zur Erhöhung der Betriebssicherheit.
Wir beraten Sie gern zur optimalen Kombination für Ihre Anwendung.
