Stellschraube mit Schlitz und Spitze DIN 553
Stellschrauben nach DIN 553 mit Schlitzantrieb und Spitze aus rostfreiem Stahl für das sichere Fixieren und Positionieren von Wellen, Naben und Buchsen im Maschinen‑ und Apparatebau, in der Feinmechanik und Instandhaltung. Korrosionsbeständig, metrisches Gewinde. RVS Edelstahl – Ihr Spezialist mit praxisnahem technischem Support und zügiger Lieferung.
Stellschraube mit Schlitz und Spitze DIN 553 für formschlüssiges Fixieren

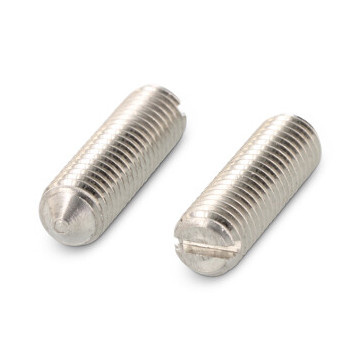

Eine Stellschraube mit Schlitz und Spitze nach DIN 553 ist ein kopfloser Gewindestift mit Schlitzantrieb und konischer Spitze. Der Schlitz ermöglicht die Montage mit einem Flachschraubendreher; die Spitze greift in das Gegenmaterial ein und erzeugt hohe Flächenpressung für eine verdreh- und verschiebesichere Fixierung. In der Praxis wird die Bezeichnung DIN 553 weiterhin genutzt; sie entspricht der ISO 7434 (modifiziert) und wurde normativ in DIN EN 27434 überführt. Typische Abmessungen reichen von M1,4 bis M12 mit vollflächigem Gewinde.
Einsatzbereiche in Maschinenbau, Instandhaltung und Anlagenbau
- Axial- und Verdrehsicherung von Naben, Kupplungen, Riemen- und Zahnrädern auf Wellen; die Spitze greift in eine Zentrierbohrung oder erzeugt eine Markierung für reproduzierbare Positionierung.
- Feinjustage und Endanschläge an Lineareinheiten, Anschlägen, Sensorhalterungen, Ventil- und Kleppmechaniken.
- Fixieren von Lagerschalensitzen, Spannringen, Stellplatten und Spindelkomponenten in Maschinen und Geräten.
- Vibrationsfeste Verriegelung in Antriebs‑, Pumpen‑, HVAC‑ und Prozesstechnik; bei Bedarf in Kombination mit Schraubensicherung oder Kontermutter.
- Korrosionsbeanspruchte Umgebungen wie Schiffbau, Offshore, Wasseraufbereitung sowie lebensmittelnahe Bereiche (Edelstahl A4 empfohlen).
Wesentliche Merkmale, Normbezug und Maße
- Konstruktion: kopflos, vollgewindig, Rechtsgewinde; bündige oder versenkte Montage möglich.
- Antrieb: Schlitz für schnellen Zugang mit Standardwerkzeug; ideal bei begrenztem Bauraum.
- Spitze: konisch ausgeführt für formschlüssiges Eindringen und hohe Haltekraft; zur Schonung der Welle empfiehlt sich eine kleine Körnung/Ansenkung im Gegenstück.
- Normen: DIN 553 (Gewindestifte mit Schlitz und Spitze), technisch gleichwertig zu ISO 7434 (mod.); in Europa als DIN EN 27434 geführt. Härteklassen für Stahlausführungen gemäß ISO 898‑5 (z. B. 14H bis 45H, 45H für hohe Haltekräfte).
- Abmessungen: gängige Nenndurchmesser M1,4–M12; je nach Durchmesser kurze Längen für Stellaufgaben bis hin zu längeren Varianten für tiefere Klemmungen.
Materialien und Oberflächen – passend zur Umgebung
Für den dauerhaften Einsatz wählen Sie den Werkstoff nach Medium, Temperatur und Belastung:
- Edelstahl A2 (z. B. 1.4301/1.4305): universell in Maschinen- und Anlagenbau, gute Korrosionsbeständigkeit in Industrie- und Außenbereichen.
- Edelstahl A4 (z. B. 1.4401/1.4404): erhöhte Beständigkeit in chloridhaltigen Medien und Seewasserumgebungen; bevorzugt in maritimen Anwendungen und der Wassertechnik.
- Vergüteter Stahl (Härteklassen nach ISO 898‑5): für maximale Punktpressung und Haltemoment; verfügbar mit Oberflächen wie brüniert oder verzinkt.
- Messing: elektrisch leitfähig/nicht funkenreißend, geeignet für empfindliche Gegenflächen oder medienberührte Baugruppen.
Für schwingungsreiche Anwendungen empfehlen wir eine zusätzliche Schraubensicherung (mittelfest/hochfest) oder eine flache Kontermutter (z. B. DIN 439). Bei wiederholtem Lösen/Fixieren erhöht eine definierte Zentrierkerbe am Schaft die Reproduzierbarkeit.
Varianten, Alternativen und sinnvolle Kombinationen
- Innensechskant-Gewindestifte mit Kegelspitze (DIN 914) bei erschwertem Zugang oder höheren Anziehmomenten.
- Gewindestifte mit Flach- oder Zapfenspitze (DIN 913/DIN 915) sowie mit Ringschneide/Kuppe (DIN 916) für alternative Kraftübertragung und Oberflächenschonung.
- Schlitz-Gewindestifte mit Mulde (DIN 438) als Variante, wenn eine punktförmige Eindringung nicht gewünscht ist.
- Kombination mit Wellen-Naben-Verbindungen, Passfedern oder Klemmnaben; Montagehinweis: Setzstellen kennzeichnen, Anziehdrehmoment kontrolliert anlegen, ggf. nachziehen.
Zügig bestellen – mit klaren Spezifikationen sicher ans Ziel
RVS Edelstahl liefert Stellschrauben mit Schlitz und Spitze in Edelstahl A2/A4, Stahl und Messing in zahlreichen Abmessungen. Für eine zügige Bestellung geben Sie bitte Norm (DIN 553), Gewinde (z. B. M6), Länge (z. B. 16 mm), Werkstoff/Oberfläche und – bei Stahlausführungen – die gewünschte Härteklasse an. Unser technischer Service unterstützt Sie bei der Auswahl für Ihre Anwendung sowie bei Fragen zu Gegenbohrungen, Sicherungen und Montage. So sichern Sie reproduzierbare Justagen, zuverlässige Klemmungen und kurze Stillstandszeiten.
Häufig gestellte Fragen zu Stellschraube mit Schlitz und Spitze DIN 553
Was ist eine Stellschraube mit Schlitz und Spitze nach DIN 553 und wofür wird sie eingesetzt?
Eine Stellschraube DIN 553 ist eine kopfloses Schraube mit Schlitz-Antrieb und spitz zulaufendem Ende. Sie dient zum axialen oder radialen Fixieren von Bauteilen, z. B.:
- Positionieren und Sichern von Naben, Stellringen oder Scheiben auf Wellen
- Spielausgleich in Kupplungen und Führungen
- Feinjustage von Anschlägen, Sensoren oder Gleitführungen
Die Spitze greift sicher in das Gegenmaterial ein und verhindert ein Verrutschen unter Last.
Welche Edelstahl-Qualität soll ich wählen: A2 oder A4?
Wir liefern standardmäßig in Edelstahl A2 (A2-70) und Edelstahl A4 (A4-70) gemäß EN 10088.
- A2: Für Innen- und Außenbereiche mit normaler Umgebungsbelastung; sehr gute Korrosionsbeständigkeit.
- A4: Für feuchte, salzhaltige oder chemisch belastete Umgebungen; ideal im maritimen Bereich und in der Prozessindustrie.
Teilen Sie uns Medium, Temperatur und Belastung mit – wir empfehlen Ihnen die passende Qualität.
Welche Abmessungen und Gewinde sind verfügbar?
Standardmäßig führen wir metrisches ISO-Gewinde mit Volldraht in gängigen Größen, z. B. M3 bis M16 (weitere Größen auf Anfrage). Merkmale:
- Schlitz für Schraubendreher/Bit
- Spitze für hohe Klemm- und Sicherungswirkung
- Präzise Toleranzen für die industrielle Montage
Sie erhalten je Größe klare Verpackungsangaben und Chargenkennzeichnung für Ihre Dokumentation.
Wie montiere ich korrekt und welches Anziehdrehmoment ist zu beachten?
Das erforderliche Drehmoment hängt von Gewindegröße, Werkstoff und der gewünschten Klemmkraft ab. Praxisempfehlung:
- Gewinde sauber und leicht geschmiert montieren.
- Bei Edelstahl Montagepaste/Anti-Seize verwenden, um Kaltverschweißen zu vermeiden.
- Die letzte Umdrehung kontrolliert ausführen; Überdrehen vermindert Wiederholgenauigkeit.
Benötigen Sie eine Drehmoment-Richtwerttabelle pro Größe und Qualität? Wir stellen diese auf Wunsch bereit.
Wie vermeide ich Beschädigungen an Welle oder Bauteil durch die Spitze?
Die Spitze erzeugt maximale Haltekraft, kann jedoch Eindrücke verursachen. Unsere Empfehlungen:
- Druckstück oder Einsatz zwischen Spitze und Oberfläche einsetzen.
- Ein kleines Flachfeld an der Welle anbringen (Positionierfläche).
- Bei empfindlichen Materialien ggf. Alternative mit flacher Spitze oder Klemmring wählen.
- Mit definiertem Drehmoment arbeiten und bei Bedarf Schraubensicherung verwenden.
Wie sichere ich die Stellschraube gegen selbstständiges Lösen und kann ich sie wiederverwenden?
Zur Sicherung empfehlen wir je nach Anwendung:
- Flüssige Schraubensicherung (mittelfest/hochfest) auf sauberen, entfetteten Gewinden.
- Mechanische Sicherung über Klemmstücke oder Gegenspitzen.
- Regelmäßige Sichtprüfung bei vibrationsbelasteten Anlagen.
Wiederverwendung ist möglich, sofern Gewinde und Spitze unbeschädigt sind. Bei sichtbarem Verschleiß bitte austauschen.
Welche Services bieten Sie für B2B-Kunden an?
Für eine effiziente Beschaffung liefern wir:
- Schnelle Verfügbarkeit ab Lager und zuverlässige Terminlieferung.
- Chargen-/Loskennzeichnung und auf Wunsch Werkszeugnis 3.1.
- Technische Beratung zur Auswahl von Größe, Werkstoff und Montage.
- Bedarfsgerechte Verpackung für Werkstatt und Ersatzteilwesen.
Teilen Sie uns Ihre Anforderungen mit – wir liefern die passende, professionelle Lösung.
