Fittings
Fittings aus Edelstahl sind aufgrund ihrer Rostbeständigkeit langlebig und widerstandsfähig gegen Druck und andere Bedingungen. Von der kleinen BSP-Verschraubung bis zum großen Presskrümmer treffen Sie mit einer Edelstahlarmatur die richtige Wahl. Selbstverständlich bieten wir auch entsprechende Edelstahlkugelhähne und Edelstahlventile an. Außerdem finden Sie in unserem Webshop eine große Auswahl an Edelstahlhalterungen und Schlauchschellen zur Befestigung Ihrer Schläuche und Rohre.
Edelstahl-Fittings für zuverlässige Rohrverbindungen
Edelstahl-Fittings sind die zentrale Komponente für dichte, belastbare und wartungsarme Rohrverbindungen. In dieser Kategorie erhalten Sie Verschraubungen, Gewinde-, Press- und Schweißfittings aus nichtrostendem Stahl für Neuinstallationen, Umbauten und Instandhaltung. Typische Nennweiten reichen von DN 6 bis DN 150; verfügbar in gängigen Werkstoffen wie AISI 304/304L (1.4301/1.4307) und AISI 316/316L (1.4401/1.4404) sowie ausgewählten Sonderwerkstoffen für anspruchsvolle Medien.
Anwendungen und Einsatzsituationen
-
Gebäudetechnik/HVAC: Verteiler-, Heiz- und Kühlkreise, Pumpenanschlüsse, Druckluft, Glykol- und Kühlwassersysteme.
-
Maschinen- und Anlagenbau: kompakte Skids, Prozessmodule, Prüfstände, Medienwechselpunkte und Instrumentierungsleitungen.
-
Prozessindustrie: CIP/SIP-Leitungen, Dosier- und Mischanlagen, Chemie- und Petrochemie mit erhöhten Anforderungen an Korrosionsbeständigkeit.
-
Wassertechnik: Aufbereitung, Filtration, Mess- und Probeentnahmen, Brunnen- und Förderanlagen.
-
Lebensmittel/Pharma: hygienische Verbindungen in Abfüllung, Fermentation, Reinigung und Sterilprozessen.
-
Schiffbau/Offshore: Seewasser-, Ballast- und Kühlkreise in chloridhaltiger Umgebung.
Wesentliche Eigenschaften und Werkstoffe
-
Werkstoffauswahl: AISI 304/304L für allgemeine Anwendungen; AISI 316/316L bei Chloridbelastung, Außenmontage und maritimer Umgebung. Optional 1.4571 (316Ti) für erhöhtes Temperaturprofil oder Duplex (z. B. 1.4462) bei höherer Festigkeit.
-
Korrosionsverhalten: beständig gegen Wasser, viele Reinigungsmedien und ausgewählte Chemikalien. Medien, Temperatur und Chloridgehalt sind bei der Auslegung zu berücksichtigen.
-
Druck- und Temperaturbereiche: abhängig von Typ, Nennweite und Verbindung. Üblich sind PN16–PN40 beziehungsweise Class 150/300 bei Schweiß- und Gewindefittings; Presssysteme richten sich nach Dichtung (z. B. EPDM, FKM, HNBR) und Systemfreigaben.
-
Oberflächen: für hygienische Anwendungen mit glatten Innenflächen; typisch sind niedrige Rauheitswerte für gute Reinigbarkeit.
-
Dokumentation: auf Wunsch mit Werkszeugnissen nach EN 10204 3.1 zur lückenlosen Rückverfolgbarkeit.
Varianten, Normen und sinnvolle Kombinationen
-

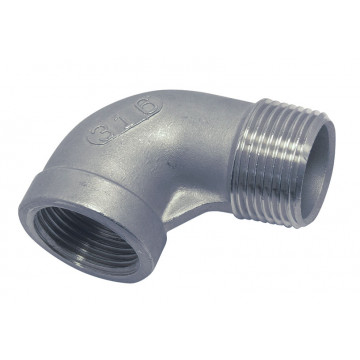

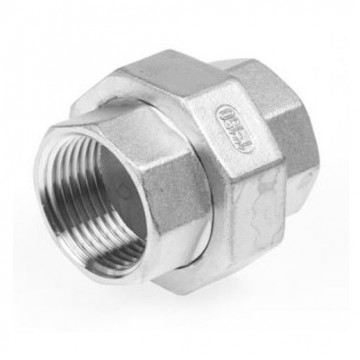

Gewindefittings nach EN ISO 4144 mit zylindrischem G-Gewinde (ISO 228-1) oder konischem R/Rp-Gewinde (ISO 7-1); optional NPT nach ASME B1.20.1. Formen: Nippel, Muffen, Reduziermuffen, 45°/90°-Bögen, T-Stücke, Kreuzstücke, Kappen, Stopfen, Verschraubungen.
-
Schweißfittings für stumpf- und anschweißende Verbindungen, z. B. nach EN 10253-4 bzw. ASME B16.9: lang- und kurzradius Bögen, konzentrische/exzentrische Reduzierungen, T-Stücke, Kappen, Stutzen.
-

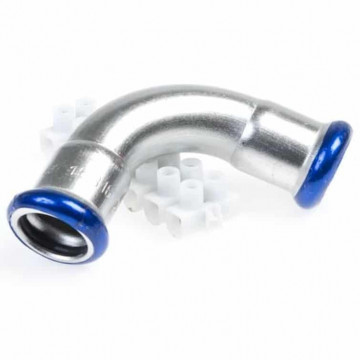

Pressfittings in V- oder M-Profil mit O-Ringen aus EPDM (Heizung/Trinkwasser), FKM (höhere Temperaturen/Medien) oder HNBR (Gas). Systemabhängige Leckagefunktion unverpresster Verbindungen unterstützt die sichere Montage.
-
Hygienische Verbindungen: Clamp (DIN 32676/ISO 2852), Milchverschraubungen (DIN 11851) sowie aseptische Ausführungen (DIN 11864). Passend zu Rohren nach EN 10357 für Lebensmittel- und Pharmabereiche.
-
Instrumentierung: Schneidring- und Kompressionsverschraubungen nach ISO 8434 für präzise Mess-, Steuer- und Probenahmeleitungen.
-
Zubehör und Kombinationen: Edelstahlrohre, Kugelhähne, Rückschlagventile, Manometerhähne, PTFE-Dichtband oder Gewindedichtfaden – alles für eine durchgängige, medien- und druckgerechte Auslegung.
Planungssicherheit und schnelle Beschaffung aus einer Hand
Für eine sichere, normkonforme Auslegung sind Medium, Temperatur, Druck, Zulassungen und Anschlussnormen entscheidend. Unsere Edelstahl-Fittings decken die gängigen Profile und Normreihen ab, sodass Sie bestehende Netze erweitern oder neue Anlagen effizient aufbauen. Sie erhalten klare technische Angaben, kurze Lieferzeiten und auf Wunsch Unterstützung bei Werkstoff- und Dichtungsauswahl. So reduzieren Sie Montageaufwand, minimieren Stillstände und erhöhen die Betriebssicherheit Ihrer Installation – von der Gebäudetechnik über die Prozessindustrie bis zur maritimen Anwendung.
Häufig gestellte Fragen zu Fittings
Welche Typen von Edelstahl-Fittings gibt es und wofür eignen sie sich?
Wir liefern ein breites Programm für Rohr- und Anlagenbau. Typische Ausführungen:
- Gewindefittings (Kupplungen, T‑Stücke, Winkel) – schnelle Montage, ideal für Service- und Medienleitungen.
- Schweißfittings (Stumpf‑/Muffenschweiß: Bögen, Reduzierstücke, T‑Stücke) – prozesssicher bei höherem Druck und Temperatur.
- Hygienefittings (Clamp, Milchgewinde, Rohrverschraubungen) – CIP/SIP‑fähig, glatte Oberflächen für Lebensmittel/Pharma.
- Flanschverbindungen – lösbar, bewährt bei größeren Nennweiten.
- Klemm-/Schneidringverschraubungen – leckagefreie Verbindungen ohne Schweißen.
Wie wähle ich den richtigen Werkstoff (z. B. 1.4301/304 vs. 1.4404/316L)?
Die Auswahl richtet sich nach Medium, Temperatur, Umgebung und Hygieneanforderungen:
- 1.4301 / AISI 304 – wirtschaftlich, gute allgemeine Korrosionsbeständigkeit für neutrale Medien und Innenräume.
- 1.4404 / AISI 316L – mit Molybdän für deutlich bessere Beständigkeit gegen Chloride/Seeluft; niedriger C‑Gehalt für sehr gute Schweißbarkeit.
- Typische Anwendungen: 304 für Wasser/Luft/leichte Chemie; 316L für Lebensmittel, Pharma, Offshore/Marine, chloridhaltige Medien.
Gern prüfen wir Ihren Anwendungsfall und empfehlen die passende Qualität.
Welche Druck- und Temperaturbereiche sind üblich?
Die zulässigen Werte hängen von Typ, Dimension, Wanddicke und Dichtung ab. Als grobe Orientierung:
- Gewindefittings: häufig bis ca. PN16–PN25 im Kaltbereich.
- Schweiß- und Flanschsysteme: je nach Auslegung deutlich höher möglich.
- Temperatur: bei austenitischem Edelstahl typischerweise −20 °C bis +200 °C; Dichtungen (EPDM, FKM, PTFE) bestimmen die Obergrenze.
Für Ihr Projekt nennen wir Ihnen die verbindlichen Grenzwerte mit Angebot oder Zeichnung.
Welche Anschlussarten und Normbezüge sind verfügbar?
Wir decken die gängigen Verbindungsstandards im Anlagenbau ab:
- Gewinde: zylindrisch (G) und kegelig (R) für Rohrgewinde.
- Schweißenden: Stumpf- und Muffenschweiß für metrische und zöllige Rohrsysteme.
- Hygieneanschlüsse: Clamp-/Milchgewinde‑Verbindungen für CIP/SIP‑Prozesse.
- Flansche: PN‑ und ASME‑Klassen.
Oberflächen auf Wunsch gebeizt oder elektropoliert.
Sind die Fittings für Trinkwasser- und Hygieneanwendungen geeignet?
Ja, in den passenden Ausführungen. Achten Sie auf:
- Werkstoff: bevorzugt 1.4404/316L (bzw. nach Vorgabe) für hohe Korrosionssicherheit.
- Geometrie: tote‑raumarme, reinigungsfreundliche Bauformen.
- Oberfläche: feine Rauheit (z. B. Ra ≤ 0,8 µm) auf Wunsch verfügbar.
- Dichtungen: geeignete Qualitäten (EPDM, FKM, PTFE) mit Konformitätserklärung für Lebensmittelkontakt.
Erhalten wir Werkszeugnisse und vollständige Rückverfolgbarkeit?
Ja. Auf Wunsch liefern wir:
- Werkszeugnis 3.1 (EN 10204) je Charge/Bauteil.
- Chargenkennzeichnung und lückenlose Rückverfolgbarkeit.
- Zusatzprüfungen wie PMI‑Materialprüfung oder Druckprobe nach Absprache.
Wie vermeide ich Korrosionsprobleme (z. B. Lochfraß, Spalt- oder Kontaktkorrosion)?
Bewährte Maßnahmen:
- Richtige Werkstoffwahl in Abhängigkeit von Medium (Chloride, pH, Temperatur).
- Saubere Verarbeitung: korrekt schweißen, anschließend beizen/passivieren.
- Galvanische Trennung zu unedleren Metallen (Isolierscheiben, passende Dichtungen).
- Konstruktiv Toträume und stehende Medien vermeiden; gute Entwässerung.
- Regelmäßige Reinigung/Wartung sowie geeignete Dichtwerkstoffe einsetzen.
