Gewindestift mit Innensechskant und Spitze ISO 4027
Gewindestift mit Innensechskant, Spitze nach ISO 4027, aus Edelstahl A2/A4 für Fixieren und Positionieren. Die Spitze greift in Welle oder Nabe für rutschfeste Klemmung. Einsatz: Maschinenbau, Antriebstechnik, Instandhaltung, Schiffbau – Kupplungen, Zahnräder, Lager. RVS Edelstahl ist Ihr Spezialist und berät zu Abmessungen, metrischem Gewinde und Korrosionsschutz.
Gewindestift mit Innensechskant und Spitze (ISO 4027)

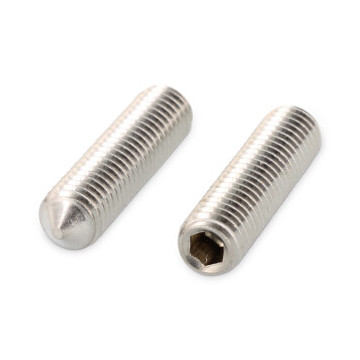

Ein Gewindestift mit Innensechskant und Spitze nach ISO 4027 ist eine kopflose, vollständig gewindete Madenschraube mit Kegelspitze zur formschlüssigen Fixierung im Gegenmaterial. Durch den Innensechskant lässt sich das Drehmoment präzise einbringen, die Kegelspitze greift sicher in Wellen, Naben oder Flächen ein. Das Ergebnis ist eine platzsparende, wiederlösbare Sicherung ohne zusätzliche Bauteilhöhe – ideal für beengte Einbauräume und definierte Positionierungen in professionellen Anwendungen.
Einsatzbereiche und typische Anwendungen
- Axiale oder radiale Sicherung von Naben, Kupplungen, Zahnrädern und Riemenscheiben auf Wellen, auch bei wechselnden Lasten und Vibrationen.
- Positionieren und Anschlagen von Anschlägen, Führungen, Schlitten, Cams und Endlagen in Maschinen, Montagelinien und Prüfaufbauten.
- Feinmechanik, Sensorik und Antriebstechnik: reproduzierbares Festlegen von Encoderhülsen, Stellringen, Skalen und Indexierungen.
- Hydraulik/Pneumatik: Fixieren von Hebeln, Stellringen und Aktor-Komponenten, wo Bauraum und Servicezugang begrenzt sind.
- Maritime und chemisch beanspruchte Umgebungen: in rostfreiem Stahl für anhaltende Korrosionsbeständigkeit, z. B. in Pumpen, Rührwerken und Decksausrüstung.
Die Kegelspitze erzeugt eine punktuelle Verankerung und verhindert Relativbewegung zwischen Bauteil und Welle. In weichen Werkstoffen (z. B. Aluminium) empfiehlt sich eine Druckplatte oder ein gehärteter Einsatz, um Eindrücke zu begrenzen. Für dynamische Anwendungen ist eine zweite Schraube quer versetzt oder eine ergänzende Schraubensicherung sinnvoll.
Normen, Materialien und technische Eigenschaften
- Norm: ISO 4027 (ersetzt DIN 914); Ausführung als Gewindestift mit Kegelspitze und Innensechskant, Produktklasse A.
- Gewinde: metrisches Regelgewinde, in der Norm von M1,6 bis M24 abgedeckt; vollgewindige, kopflose Bauform für flächenbündige Montage.
- Antrieb: Innensechskant für kontrolliertes Anziehen und einfache Montage auch in verdeckten Lagen.
- Werkstoffe Edelstahl: A2 (1.4301/304) für allgemeine Industrieumgebungen; A4 (1.4401/1.4404/316) mit erhöhter Chloridbeständigkeit, z. B. Offshore, Lebensmittel- oder Chemiebereich.
- Werkstoff Stahl: einsatzgehärteter Stahl, typischerweise Härteklasse 45H für hohe Bissfestigkeit der Spitze im Gegenmaterial.
- Mechanische Klassen Edelstahl: gängige Eigenschaftsklassen A2-70 bzw. A4-70 nach ISO 3506; geeignet für viele Maschinenbau- und Montageaufgaben.
- Oberflächen: Edelstahl natur/passiviert; Stahl blank oder brüniert – Auswahl je nach Korrosionsschutz- und Reibwertanforderung.
Die Verbindung ist kraft- und formschlüssig. Für reproduzierbare Ergebnisse sollten Bohrung/Welle sauber entfettet sein und die Anziehdrehmomente am Werkstoff und der Paarung (Welle, Nabe) ausgerichtet werden. Bei gehärteten Wellenflächen empfiehlt sich das Anbringen einer kleinen Flachstelle oder der Einsatz eines Druckstücks, um definierte Lage und wiederholbare Klemmung sicherzustellen.
Varianten und sinnvolle Kombinationen
- Punktgeometrien: Neben der Kegelspitze (ISO 4027) existieren Flachspitze (ISO 4026), Kerb-/Kegelkuppe (ISO 4029) und Zapfenspitze/Dog Point (ISO 4028) – Auswahl nach Gegenmaterial, Demontagehäufigkeit und geforderter Oberflächenschonung.
- Materialvarianten: Edelstahl A2/A4 für korrosive Umgebungen; gehärteter Stahl 45H, wenn maximale Haltekraft in zähen Gegenwerkstoffen benötigt wird.
- Kombinationen: In Verbindung mit Stellringen, Keilnuten, Passfedern, Kupplungen oder Wellenhülsen entsteht eine kompakte, spielfreie und servicefreundliche Sicherungslösung.
- Montagepraxis: Gewindeschmierstoff oder mittelfeste Schraubensicherung kann Setzerscheinungen reduzieren; bei starken Schwingungen empfiehlt sich ein zweiter Gewindestift um 90° versetzt.
Zeit sparen in Konstruktion und Instandhaltung
Gewindestifte mit Innensechskant und Spitze nach ISO 4027 bieten eine zuverlässige Fixierung ohne zusätzliche Bauraumhöhe – von der Prototypenmontage bis zur Serienfertigung. Wir liefern diese Normteile in industriell gängigen Abmessungen und Werkstoffen für den professionellen Einsatz. Benötigen Sie Unterstützung bei der Werkstoffwahl (A2/A4 vs. Stahl 45H), bei der passenden Punktgeometrie oder bei Drehmomentempfehlungen für Ihre Paarung? Unsere technische Beratung hilft Ihnen, eine sichere, wartungsarme Verbindung zu realisieren – effizient, klar und auf Ihren Prozess abgestimmt.
Häufig gestellte Fragen zu Gewindestift mit Innensechskant und Spitze ISO 4027
Was ist ein Gewindestift mit Innensechskant und Spitze (ISO 4027) und wofür wird er eingesetzt?
Ein Gewindestift nach ISO 4027 besitzt einen Innensechskant (Inbus) und eine kegelförmige Spitze. Die Spitze greift in das Gegenmaterial ein und sorgt für eine sehr sichere, zentrische Fixierung.
- Typische Anwendungen: Naben, Kupplungen, Stellringe, Führungen, Sensorhalterungen.
- Vorteile: hohe Haltekraft, präzise Positionierung, kompakte Bauform ohne Schraubenkopf.
Welche Werkstoffe und Qualitäten liefern Sie?
Wir liefern standardmäßig in Edelstahl A2 (Werkstoffgruppe 304) und Edelstahl A4 (Werkstoffgruppe 316).
- A2: universell für Innenbereiche und mäßig korrosive Umgebungen.
- A4: erhöhte Korrosionsbeständigkeit, geeignet für maritime und chemisch anspruchsvollere Anwendungen.
- Sonderwerkstoffe, Oberflächen und Längen auf Anfrage.
Welche Abmessungen und Gewinde sind verfügbar?
Wir führen ein breites Sortiment mit metrischem ISO-Gewinde (Regelgewinde) – gängige Größen ab M3 bis M16 ab Lager; größere Abmessungen auf Anfrage.
- Gewindetoleranz Außengewinde: branchenüblich 6g.
- Längen: diverse Standardlängen; Sonderlängen nach Zeichnung möglich.
- Passende Schlüsselweiten (Innensechskant) je Größe für formschlüssige Montage.
Wie montiere ich richtig und welches Anziehdrehmoment ist zu wählen?
- Vorbereitung: Gewinde reinigen, Bauteile exakt ausrichten.
- Werkzeug: unbeschädigter Inbusschlüssel in passender Schlüsselweite für volle Anlage.
- Drehmoment: abhängig von Größe, Werkstoff, Reibung/Schmierung. Wir stellen Ihnen auf Wunsch Drehmomentempfehlungen bereit.
- Hinweis: Bei vibrierenden Anwendungen Schraubensicherung verwenden; in weichen Werkstoffen ggf. Druckstück einsetzen.
Worin unterscheidet sich diese Ausführung von anderen Stiftspitzen?
- ISO 4027 – Spitze (Kegel): maximale Eindring- und Haltekraft, zentrische Verriegelung.
- ISO 4026 – Flach: minimale Oberflächenmarkierung, gut für häufiges Nachstellen.
- ISO 4028 – Zapfen: formschlüssige Anlage in Bohrung/Vertiefung, wiederholgenau.
- ISO 4029 – Ringschneide/Cup: hohe Reibschlusswirkung, bewährt bei Vibrationen ohne tiefes Eindrücken.
Wie verhindere ich Beschädigungen am Gegenstück oder Löseprobleme durch Vibration?
- Oberflächenschutz: Druckstück, Zwischenlage oder eine alternative Spitze (ISO 4026/4029) wählen, wenn Abdrücke zu vermeiden sind.
- Vibrationssicherung: anaerobe Schraubensicherungen, geeignete Reibwerte und ggf. Konterstift verwenden.
- Wiederverwendung: Sichtprüfung auf Gratbildung/Abnutzung; beschädigte Stifte ersetzen.
