Augen- und Hakenplatten
Augen- und Hakenplatten aus Edelstahl schaffen feste Anschlagpunkte für Abspannung und Halterung. Varianten mit geschweißtem Auge oder Haken, passend für Drahtseil, Kette und Tauwerk, in AISI 304/316 (A2/A4). Einsatz in Schiffbau, Fassaden- und Innenausbau, Maschinen- und Anlagentechnik. RVS Edelstahl als Spezialist berät zu Lasten, Montage und Maßwahl.
Augen- und Hakenplatten aus Edelstahl für sichere, feste Befestigungspunkte
Augen- und Hakenplatten sind flache Montageplatten mit fest integriertem Ringauge oder Haken. Sie dienen als dauerhafte oder semipermanente Befestigungspunkte für Drahtseile, Ketten, Spannseile, Gurte und Leinen. Durch kompakte Bauformen, mehrere Befestigungsbohrungen und optional versenkte Schraublöcher lassen sich die Platten auf Holz, Stahl oder Beton zuverlässig montieren – an Wänden, Decken, Trägern oder Rahmenkonstruktionen.
Anwendungen und Einsatzbereiche
- Fassade und Geländerbau: End- und Umlenkpunkte für Drahtseilgeländer, Abspannungen, Windverbände und Rankseile.
- Maritime Umgebung: Decksbeschläge und Leinenführung auf Booten, Stegen und Pontons in salzhaltiger Atmosphäre.
- Maschinen- und Anlagenbau: Fixier- und Anschlagpunkte für Abdeckungen, Serviceleinen und temporäre Sicherungen während Wartung.
- Architektur und Outdoor: Befestigung von Sonnensegeln, Netzen, Planen und leichten Membran- oder Rohrrahmenkonstruktionen.
- Event- und Bühnentechnik: sichere Anlenkpunkte für Backdrops, Molton, Abspannleinen und leichte Traversenzubehörteile (nicht für das Heben über Personen).
- Logistik und Werkstatt: Zurr- und Führungsstellen an Wagen, Gestellen, Transportkisten und Montagevorrichtungen.
Eigenschaften und Materialien
- Edelstahlwerkstoffe: A2 (AISI 304) für Innenbereiche und mäßig beanspruchte Außenanwendungen; A4 (AISI 316) für Küstenregionen und chloridhaltige Umgebungen. Werkstoffauswahl nach EN 10088.
- Korrosionsbeständigkeit: unempfindlich gegen Feuchtigkeit, viele Reinigungsmedien und Witterung; geeignet für dauerhafte Nutzung im Außenbereich. A4 zeigt erhöhte Beständigkeit gegenüber Chloriden.
- Konstruktive Ausführung: massive Grundplatten mit 2–4 Bohrungen; je nach Ausführung mit Senkung für Zylinder- oder Senkkopfschrauben. Sauber entgratete Kanten für spannungsarme Lastübertragung.
- Mechanische Aspekte: stabile, geschlossene Öse bzw. formfester Haken für axiale und schräg einwirkende Zugkräfte. Die zulässige Arbeitslast hängt von Platte, Verschraubung und Untergrund ab.
- Oberflächen: blank, geschliffen oder poliert für optisch anspruchsvolle Anwendungen, z. B. im sichtbaren Fassadenbereich oder auf Yachten.
- Montageuntergründe: Holz (mit Holzschrauben), Stahl (mit metrischen Schrauben und Sicherungsscheiben) oder Beton (mit geeigneten Dübeln, Verbund- oder Schwerlastankern).
- Dokumentation: auf Wunsch Werkstoffnachweise und technische Angaben zu Abmessungen, Lochbildern und empfohlenen Befestigern.
Varianten und sinnvolle Kombinationen

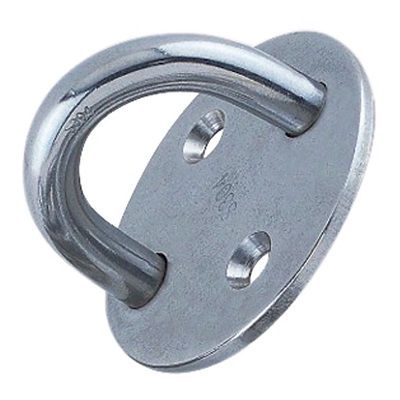

- Augenplatten: runde oder ovale Ösen, teilweise als „Pad Eye“ mit Grundplatte. Ideal als Endpunkt, Umlenkung oder Abspannöse.

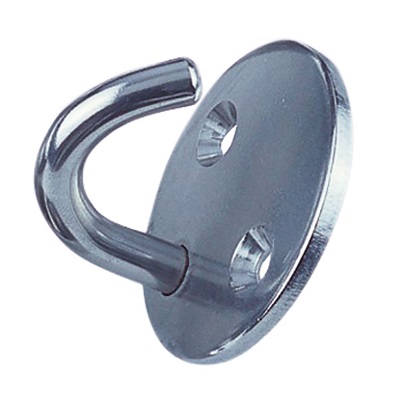

- Hakenplatten: fester Haken für schnelles Ein- und Aushängen; optional mit Sicherungsfeder (Sicherheitsfalle) kombinierbar.
- Schwenkende Ausführungen: für wechselnde Zugrichtungen, um Querbelastungen auf Schrauben zu reduzieren.
- Kombinationen: zusammen mit Spannschlössern, Schäkel, Karabinerhaken, Kauschen und Drahtseilklemmen für komplette Abspannsysteme.
- Abmessungen: verschiedene Plattengrößen, Materialstärken und Innen-Ø der Ösen zur Anpassung an Seil- und Kettendurchmesser.
Passgenaue Auswahl – technische Beratung und zügige Lieferung
Für die Auswahl sind drei Punkte entscheidend: benötigte Tragreserve, Umgebungseinfluss und Befestigungsuntergrund. Legen Sie die Platte nach der höchsten zu erwartenden Zugkraft aus und berücksichtigen Sie die Zugrichtung (0°/45°/90°). In maritimer oder chloridhaltiger Umgebung empfiehlt sich A4 (AISI 316). Wählen Sie Befestigungsmittel mit passender Festigkeitsklasse und korrosionsbeständigem Material, z. B. Edelstahlschrauben A2-70 oder A4-80, samt Unterleg- und Sicherungselementen. Bei Betonuntergründen sind zugelassene Dübel oder Verbundanker zu verwenden; bei Stahluntergründen ist eine vollflächige Auflage sowie Vorspannung der Schrauben sicherzustellen. Augen- und Hakenplatten sind nicht als Anschlagmittel oder persönliche Schutzausrüstung zugelassen, sofern keine ausdrückliche Freigabe vorliegt. Wir unterstützen Sie gerne mit praxisnahen Spezifikationen, Stücklisten und kurzfristiger Bereitstellung – damit Ihre Montage ohne Verzögerung startet.
Häufig gestellte Fragen zu Augen- und Hakenplatten
Welche Edelstahlqualität ist für meine Anwendung die richtige?
Werkstoffe und Oberflächen
- Edelstahl nach EN 10088: 1.4301 (A2/304) für trockene Innenbereiche; 1.4404 (A4/316L) für Außen-, Küsten- und chloridhaltige Umgebungen.
- Oberflächen: blank, geschliffen oder poliert für erhöhte Korrosionsbeständigkeit und Optik.
- Passende Befestiger: A2-70 bzw. A4-70; auf Anfrage A4-80.
Wir beraten Sie gerne bei der Auswahl für Ihre Anwendung.
Welche Traglasten gelten und wofür dürfen Augen- und Hakenplatten eingesetzt werden?
Trag- und Zuglasten
- Abhängig von Plattenstärke, Ösen- bzw. Hakenform, Lochanzahl, Befestigern und Untergrund.
- Verbindlich sind die Lastangaben im technischen Datenblatt des jeweiligen Artikels.
- Verwendung als Anschlagmittel oder für das Heben nur, wenn ausdrücklich mit zulässiger Tragfähigkeit (WLL) gekennzeichnet. Andernfalls Einsatz als Zurr- bzw. Abspannpunkt.
- Sicherheits- und Randabstände gemäß Befestigungsmittel- und Ankerzulassung einhalten.
Wie werden Augen- und Hakenplatten fachgerecht montiert?
Montageempfehlung
- Untergrund wählen: Stahl (durchschrauben), Holz (vollflächige Auflage), Beton (zugelassene Dübel/Anker mit ETA verwenden).
- Alle vorgesehenen Schraublöcher nutzen; gleichmäßig anziehen. Schraubendurchmesser gemäß Bohrungen, Werkstoff mindestens gleichwertig zur Platte.
- Unterlegscheiben verwenden; Anzugsmomente nach Vorgabe des Schraubenherstellers.
- Außenbereich: Dichtung unterlegen oder Kanten abdichten, um Unterwanderung durch Wasser zu vermeiden.
- Querzug und Abhebelasten vermeiden; Last möglichst in Zugrichtung der Öse führen.
Sind die Platten für Außenbereiche, Marine oder Schwimmbäder geeignet?
Korrosionsbeständigkeit
- A4/316L ist die professionelle Wahl für Seewasser-, Küsten- und Schwimmbadbereiche sowie für chloridhaltige Atmosphären.
- A2/304 eignet sich für trockene Innenbereiche und witterungsgeschützte Zonen.
- Pflege: Regelmäßig mit klarem Wasser reinigen; keine Stahlbürsten verwenden. Flugrost durch Fremdpartikel frühzeitig entfernen.
- Für höchste Beständigkeit sind polierte oder elektropolierte Oberflächen empfehlenswert.
Welche Größen und Ausführungen sind verfügbar? Gibt es Sonderanfertigungen?
Abmessungen und Varianten
- Gängige Größen von kompakten Platten mit 2 Löchern bis robuste Ausführungen mit 4 Löchern; Ösen- oder Hakenform nach Bedarf.
- Lochbilder für Zylinderkopf- oder Senkschrauben, unterschiedliche Materialstärken und Ringöffnungen verfügbar.
- Sonderanfertigungen nach Zeichnung: abweichende Lochbilder, Gewindeplatten, größere Materialstärken oder geschweißte Ösen. Wir prüfen Machbarkeit und liefern CAD-Daten.
Welche Prüfzeugnisse stellen Sie bereit und wie schnell liefern Sie?
Qualitätsnachweise und Lieferung
- Materialprüfzeugnis EN 10204 3.1 auf Anfrage je Charge.
- Rückverfolgbarkeit und sorgfältige Wareneingangsprüfung sind gewährleistet.
- Lagerartikel liefern wir kurzfristig; projektbezogene Sonderteile nach Abstimmung mit verbindlichem Termin.
- Verpackung korrosionsgeschützt; größere Mengen kartoniert oder palettiert.
