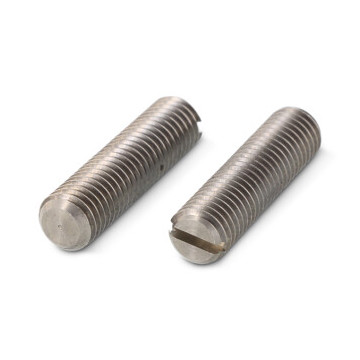

Gewindestift mit Schlitz und Kegelkopf DIN 551
Edelstahl‑Gewindestifte mit Schlitz und Kegelspitze nach DIN 551 für sichere Klemmung und präzise Positionierung. Typische Anwendungen: Welle‑Nabe‑Verbindungen, Lager, Flansche, Klemmringe im Maschinen‑ und Anlagenbau sowie in der Instandhaltung. RVS Edelstahl – Ihr Spezialist für normgerechte Befestigungstechnik und schnelle, verlässliche Belieferung.
Stellschraube mit Schlitz und kegelförmigem Kopf bestellen
Die Stellschraube mit Schlitz und kegelförmigem Kopf DIN 551 ist ein hochwertiges Produkt, das in vielen Industriezweigen verwendet wird. Diese Schraube besteht aus Edelstahl, was für eine lange Lebensdauer und eine hervorragende Korrosionsbeständigkeit sorgt. Der Schlitz am Schraubenkopf ermöglicht ein einfaches Anziehen mit einem Schlitzschraubendreher. Der kegelförmige Kopf sorgt für einen guten Halt und ermöglicht eine sichere Fixierung.
Diese Stellschraube wird häufig für die Justierung und Befestigung verschiedener Bauteile eingesetzt. Sie kann beispielsweise verwendet werden, um die Höhe eines Maschinenteils einzustellen oder ein Objekt sicher in Position zu halten. Die Schraube lässt sich leicht mit einem Schraubendreher montieren und entfernen.
Die Stellschraube mit Schlitz und kegelförmigem Kopf DIN 551 ist in verschiedenen Größen und Längen erhältlich und eignet sich daher für zahlreiche Anwendungen. Sie ist ein zuverlässiges und langlebiges Produkt, das hohen Qualitätsstandards entspricht. Ob für industrielle Anwendungen oder Heimwerkerprojekte – diese Stellschraube ist ein unverzichtbares Element für die sichere und stabile Befestigung verschiedenster Komponenten.
Häufig gestellte Fragen zu Gewindestift mit Schlitz und Kegelkopf DIN 551
Wofür wird ein Gewindestift mit Schlitz und Kegelspitze (DIN 551) eingesetzt?
Diese Stellschraube fixiert Bauteile formschlüssig auf einer Welle oder in einer Bohrung. Die konische Spitze zentriert und greift in das Gegenmaterial ein, wodurch eine sehr stabile Verbindung entsteht – auch bei Vibrationen.
- Positionieren und Sichern von Naben, Kupplungen und Sensor- bzw. Impulsringen
- Festlegen von Anschlägen, Endlagen und Referenzpunkten
- Justage- und Klemmanwendungen im Maschinen- und Anlagenbau
Welche Edelstahlqualitäten sind verfügbar und wann wähle ich A2 oder A4?
Wir liefern hochwertige Gewindestifte in A2 und A4.
- A2 (1.4301/304): Für Innenbereiche und übliche Außenanwendungen ohne starke Chlorid- oder Chemikalienbelastung.
- A4 (1.4401/1.4404/316): Für maritime Umgebungen, Chemie-, Lebensmittel- und Feuchträume sowie überall dort, wo erhöhte Korrosionsbeständigkeit gefordert ist.
Sie sind unsicher? Unsere technischen Spezialisten empfehlen Ihnen kurzfristig die passende Qualität für Ihre Anwendung.
Welche Abmessungen und Gewinde bieten Sie an?
Standardmäßig führen wir metrisches ISO-Regelgewinde (Rechtsgewinde) in gängigen Größen.
- Typische Gewindegrößen: M3 bis M16
- Längen: abgestimmt auf die jeweilige Gewindegröße; Detailmaße gemäß DIN 551
- Sonderausführungen: weitere Größen, Feingewinde, spezielle Längen oder Oberflächen auf Anfrage
Benötigen Sie eine abweichende Spezifikation? Wir prüfen kurzfristig Verfügbarkeit und Lieferzeit.
Wie montiere ich einen DIN‑551 Gewindestift korrekt, ohne Bauteile zu beschädigen?
- Vorbereiten: Gewinde und Gegenfläche reinigen und entfetten. Bei glatten Wellen optional eine leichte Zentrierkerbe setzen.
- Positionieren: Bauteil ausrichten und in Soll-Position halten.
- Andrehen: Passenden Schlitz-Schraubendreher verwenden und gleichmäßig anziehen. Drehmoment richtet sich nach Größe, Werkstoff und Gegenmaterial.
- Sichern: Bei Vibrationen ein geeignetes Schraubensicherungsprodukt verwenden.
- Nachkontrolle: Nach dem Anlauf kurz prüfen und falls erforderlich nachziehen.
Richtwerte für Anziehmomente stellen wir Ihnen auf Anfrage projektspezifisch zur Verfügung.
Worin unterscheidet sich die Kegelspitze von anderen Spitzen- und Antriebsformen?
- Kegelspitze (DIN 551): Sehr hohe Haltekraft durch punktuellen Eingriff und Zentrierung; kann sichtbare Eindrücke im Gegenmaterial hinterlassen.
- Flachspitze: Schont Oberflächen; geeignet bei empfindlichen oder gehärteten Auflageflächen, mit etwas geringerer Formschlüssigkeit.
- Ringschneide/Cup-Point: Gute Griffigkeit mit geringerer Eindringtiefe; bewährt bei häufigen Verstellungen.
- Antrieb Schlitz vs. Innensechskant: Schlitz ist universell montierbar; Innensechskant erlaubt höhere Drehmomente und ist vorteilhaft bei beengtem Bauraum.
Wie vermeide ich Beschädigungen am Gegenstück und sichere die Verbindung dauerhaft?
- Oberflächenschutz: Falls keine Eindrücke gewünscht sind, Flachspitze wählen oder eine geeignete Zwischenlage/Einpresspunkt nutzen.
- Werkstoffpaarung: Bei weichen Wellenwerkstoffen Kegelpunkt nur mit moderatem Drehmoment einsetzen.
- Vibrationsbeständigkeit: Schraubensicherung oder mechanische Sicherungselemente vorsehen.
- Wartung: Verbindung in regelmäßigen Intervallen prüfen, insbesondere nach Lastwechseln.
Wir beraten Sie gerne zur optimalen Ausführung für Ihre Oberfläche und Lastfälle.
