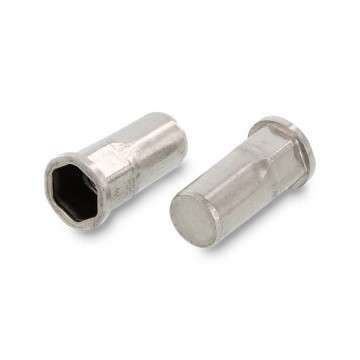

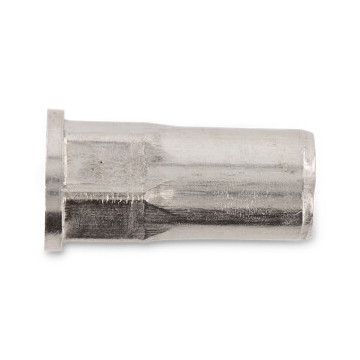

Flako-Einsatzmuttern geschlossen mit Teilsechskantschaft Art. 1030

Geschlossene Flako-Einsatzmuttern mit Teilsechskantschaft – Art. 1030

Flako-Einsatzmuttern Art. 1030 sind Blindnietmuttern aus Edelstahl für tragfähige Gewindeverbindungen in dünnwandigen Bauteilen. Die geschlossene Ausführung schützt das Gewindeende vor Feuchtigkeit, Schmutz und Spritzwasser. Der Teilsechskantschaft sorgt für hohe Verdrehsicherheit in entsprechend vorbereiteten Teilsechskant-Lochungen und ermöglicht eine belastbare Montage auch bei dynamischen Lasten. Die Setzung erfolgt einseitig mit einem geeigneten Nietmuttern-Setzgerät – ideal, wenn die Gegenseite nicht zugänglich ist.

Anwendungen und Einsatzbereiche

• Blechteile in Maschinen- und Anlagenbau: Funktionsabdeckungen, Wartungsklappen, Filtergehäuse und Gestelle mit geringer Wandstärke.

• Fahrzeug- und Nutzfahrzeugbau: Befestigung von Verkleidungen, Trägern, Sitz- und Laderaumkomponenten; sichere Verbindung auch bei Vibration.

• Elektro- und Schaltschrankbau: Montageplatten, Schaltschränke und Klemmenkästen; geschlossenes Gewinde verhindert das Eindringen von Spänen und Feuchtigkeit.

• Klima-, Lüftungs- und Gebäudetechnik: Kanäle, Aggregate, Hauben und Paneele mit reduzierter Einbautiefe.

• Maritime Umgebung und Außenanwendungen: Edelstahlvariante für korrosionsbelastete Bereiche wie Schiffbau, Hafenanlagen oder Chemieumfeld.

• Geräte- und Apparatebau: Dünnwandige Profile, Rohre und Gehäuse, in denen Schweißmuttern nicht möglich oder nicht erwünscht sind.

Wesentliche Eigenschaften und Materialien

• Edelstahlwerkstoffe: Standard in A2 (z. B. 1.4301) für allgemeine industrielle Anwendungen; je nach Ausführung auch in A4 (z. B. 1.4401/1.4404) für erhöhte Korrosionsbeständigkeit, etwa bei Chloriden oder Seeluft.

• Geschlossenes Gewindeende: Schutz des Schraubenendes, reduziertes Risiko von Leckage und Kontamination; vorteilhaft bei Medienkontakt oder spritzwassernahen Zonen.

• Teilsechskantschaft: Deutlich erhöhte Drehmomentaufnahme gegenüber runden Schäften; sichere Kraftübertragung in teilsechskantigen Lochungen, minimiertes Mitdrehen bei Montage und Service.

• Flacher Kopf mit großer Auflage: Saubere Anlage am Bauteil, gleichmäßige Kraftverteilung und geringe Aufbauhöhe für beengte Bauräume.

• Gewindegrößen und Klemmbereiche: Typische metrische Abmessungen von M3 bis M12. Klemmbereiche abgestimmt auf Dünnblech – häufig 0,5–3,0 mm (M3–M10) und 3,0–6,0 mm (M12). Damit lassen sich Blechstärken präzise abdecken, ohne die Struktur zu schwächen.

• Prozesssichere Montage: Einseitiges Setzen mit Hand-, Akku- oder pneumatisch-hydraulischen Setzgeräten; reproduzierbare Ergebnisse bei Serienfertigung.

Varianten, Auslegung und sinnvolle Kombinationen

Flako Art. 1030 wird als geschlossene Teilsechskant-Ausführung mit flachem Kopf angeboten. Für korrosive Umgebungen empfiehlt sich die A4-Variante. Die Wahl des Klemmbereichs richtet sich nach der addierten Materialdicke inklusive eventueller Beschichtungen oder Dichtlagen. Für maximale Verdrehsicherheit ist eine teilsechskantige Lochgeometrie vorzubereiten; diese kann gestanzt oder gelasert werden. Als Verbindungspartner eignen sich rostfreie Zylinder- oder Sechskantschrauben mit metrischem Regelgewinde, je nach Anwendung mit Federringen oder flächigen Unterlegscheiben. In dichten Aufbauten lassen sich die geschlossenen Einsatzmuttern mit zusätzlichen Dichtscheiben oder Dichtmassen kombinieren, um die Durchdringungsebene zuverlässig abzuschließen. Für eine zügige Montage in Serie empfiehlt sich der Einsatz von Setzgeräten mit einstellbarer Hub- oder Kraftregelung.

Passgenau auswählen und zügig montieren

Für eine belastbare und effiziente Verbindung in Dünnblech liefert RVS Edelstahl die Flako-Einsatzmuttern Art. 1030 in praxisgerechten Abmessungen, mit klar definierten Klemmbereichen und in passenden Edelstahlqualitäten. Auf Wunsch unterstützen wir Sie bei der Auslegung von Klemmbereich, Kopfgeometrie und Lochbild, stellen technische Datenblätter sowie Zeichnungen bereit und koordinieren Muster, Serienabrufe und kurzfristige Liefertermine. So sichern Sie eine reibungslose Beschaffung, kurze Montagezeiten und verlässliche Ergebnisse – vom Prototyp bis zur Serienfertigung.
