Keile Edelstahl
Edelstahl‑Keile nach DIN 6885/6888 für präzise Welle‑Nabe‑Verbindungen. Für die Drehmomentübertragung in Antriebstechnik, Getrieben, Pumpen sowie Maschinen‑ und Schiffbau. Ausführungen in A2/A4, korrosionsbeständig und passgenau. RVS Edelstahl unterstützt Profis mit Auswahl, Maßangaben und technischem Rat – Ihr Spezialist für Passfedern und Halbmondkeile.
Edelstahl‑Keile (Passfedern) für drehmomentfeste Welle‑Nabe‑Verbindungen
Edelstahl‑Keile – auch Passfedern oder Scheibenfedern – übertragen Drehmomente formschlüssig zwischen Welle und Nabe. Der Keil sitzt spielfrei in der Nut der Welle und in der entsprechenden Passfedernut der Nabe von Zahnrad, Kupplung, Riemenscheibe oder Trommel. So werden Relativbewegungen unter Torsionslast vermieden und die Position bleibt auch bei wechselnder Belastung präzise erhalten.
Anwendungen und Einsatzszenarien
- Maschinen- und Anlagenbau: Befestigung von Zahnrädern, Kettenrädern und starren/flexiblen Kupplungen auf Antriebs- und Getriebewellen.
- Pumpen, Gebläse, Ventilatoren: Sicherer Sitz von Laufrädern, Rotoren und Riemenscheiben im Dauerbetrieb.
- Maritime Technik und Offshore: Korrosionsbeständige Welle‑Nabe‑Verbindungen an Winden, Propeller- und Ruderanlagen sowie Decksgeräten.
- Lebensmittel-, Pharma- und Verpackungsindustrie: Edelstahl‑Keile für hygienische Prozesse mit regelmäßiger Reinigung und Chemikalienkontakt.
- Fördertechnik, Intralogistik und Antriebe: Trommeln, Rollen, Räder und Positionierantriebe mit reproduzierbarer Ausrichtung.
- Land-, Bau- und Recyclingmaschinen: Robust gegen Stöße, Vibrationen und wechselnde Lastkollektive.
Für eine zuverlässige Verbindung sind maßhaltige Nuten, gratfreie Kanten und die richtige Keillänge entscheidend. Überstände in Richtung Lager oder Dichtungen sind zu vermeiden. Bei Edelstahlbauteilen empfiehlt sich Montagepaste zur Reduzierung von Reibkorrosion und Kaltverschweißen.
Werkstoffe, Normen und Eigenschaften
- Materialien: A2 (1.4301) für viele industrielle Umgebungen; A4 (1.4401/1.4404) bei Kontakt mit Salzwasser, Feuchtigkeit, chloridhaltigen Medien oder im Außeneinsatz.
- Korrosionsverhalten: Austenitischer Edelstahl bietet zuverlässigen Schutz gegen Rost und viele Reinigungsmedien; ideal in CIP‑/Schaumreinigung und in Seeluft.
- Abmessungen: Breite × Höhe × Länge nach Norm; gängige Breiten von 3 bis 28 mm decken typische Wellen‑Ø in der Antriebstechnik ab.
- Normen: Parallelkeile/Passfedern nach DIN 6885 für gerade Nuten; Scheibenfedern (Woodruff Keys) nach DIN 6888 für konische/kurze Einbauräume und gute Selbstzentrierung.
- Fertigung und Oberfläche: präzise, entgratet und gefast für sauberen Sitz und reduzierte Kerbwirkung; kompatibel mit genormten Nutmaßen an Welle und Nabe.
Die Passung zwischen Keil, Wellennut und Nabenut entscheidet über Lebensdauer und Laufruhe. Eine korrekt abgestimmte Kombination minimiert Mikrobewegungen, verhindert Fretting und reduziert Wartungsaufwand.
Varianten und sinnvolle Kombinationen
- Parallelkeile (Passfedern): universelle Lösung für die meisten Welle‑Nabe‑Verbindungen mit axialer Sicherung über Naben‑Schraubenverbindungen oder Muttern.
- Scheibenfedern (Woodruff): bevorzugt bei kleineren Wellen, konischen Sitzflächen und Anwendungen mit hoher Montagefreundlichkeit.
- Keile mit Kopf: erleichtern Demontage bei Serviceeinsätzen, z. B. in Förder- und Prozessanlagen.
- Kombinationen: Passfedern mit zusätzlicher axialer Sicherung (Stell-/Madenschrauben, Wellenmuttern, Sicherungsbleche) oder in Verbindung mit Passsitzen und Keilnaben.
- Umfeldkomponenten: harmonieren mit Standard‑Naben, Kupplungen, Riemenscheiben, Zahn- und Kettenrädern nach gängigen Industriestandards.
Für Umgebungen mit Aluminium‑Naben oder galvanischer Paarung empfiehlt sich A4‑Edelstahl und eine geeignete Trennschicht, um Kontaktkorrosion zu vermeiden. In hochdynamischen Antrieben kann eine Feinabstimmung der Keillänge und der Nutradien die Lastspitzen weiter reduzieren.
Schnell auswählen, sicher verbauen – wir unterstützen Sie fachkundig
Sie erhalten Edelstahl‑Keile in praxisgerechten Abmessungen, sauber entgratet und bereit für die Montage. Wir liefern A2 und A4 für die passende Medien- und Umgebungsbeständigkeit, inklusive Varianten als Parallelkeil oder Scheibenfeder nach DIN. Benötigen Sie Unterstützung bei Auswahl, Dimensionierung oder Kombination mit Naben, Kupplungen und Riemenscheiben? Unser Team berät Sie technisch fundiert, damit Ihre Welle‑Nabe‑Verbindung zuverlässig, wartungsarm und terminsicher umgesetzt wird.
Häufig gestellte Fragen zu Keile Edelstahl
Welche Typen aus Edelstahl bieten Sie an und wofür eignen sie sich?
Verfügbare Ausführungen

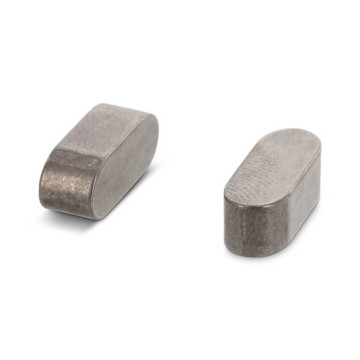

- Parallel-Passfeder nach DIN 6885 – Standard zur formschlüssigen Befestigung von Naben auf Wellen.
- Halbmond-Passfeder (Woodruff) nach DIN 6888 – ideal bei konischen Wellen oder kleineren Durchmessern.
- Passfederleiste (Key stock) – Stabmaterial zum individuellen Zuschnitt für Instandhaltung und Prototyping.
Wählen Sie die gleiche Normreihe wie Welle und Nabe, um eine zuverlässige Passung und geringe Verschleißraten sicherzustellen.
Welche Edelstahlqualität sollte ich wählen: A2 (1.4301/304) oder A4 (1.4404/316)?
Auswahlhilfe
- A2 (1.4301/304): universell für Maschinenbau, Innenbereiche sowie trockene bis leicht feuchte Umgebungen.
- A4 (1.4404/316): erhöhte Korrosionsbeständigkeit für maritime Anwendungen, Außenbereiche und Chlorid-/Chemiebelastung.
Im Zweifel A4 für anspruchsvolle Bedingungen oder wenn Stillstandskosten vermieden werden sollen. Wir beraten Sie gern technisch.
Wie bestimme ich die richtige Abmessung (b × h × l) für meine Anwendung?
Vorgehen
- Ermitteln Sie Wellen-Ø sowie Nutbreite b und Nuttiefe/Höhe h in Welle und Nabe.
- Wählen Sie den Typ (parallel oder halbmondförmig) entsprechend der Konstruktion und Norm (DIN 6885/DIN 6888).
- Bestimmen Sie die Länge l passend zur Nabenbreite (an den Enden in der Regel 1–2 mm Luft).
- Beachten Sie Endformen und die in der Zeichnung geforderten Toleranzen.
Für kritische Antriebe empfehlen wir eine Überprüfung von Schubspannung und Flächenpressung auf Basis von Drehmoment und Werkstofffestigkeit.
Sind Ihre Passfedern mit gängigen DIN-Nuten kompatibel und welche Toleranzen gelten?
Kompatibilität
- Parallel-Passfedern werden nach DIN 6885 gefertigt, Woodruff-Passfedern nach DIN 6888.
- Sie sind für genormte Nutabmessungen in Welle und Nabe ausgelegt und passen zu gängigen Maschinenbaureihen.
Toleranzen
- Maße und Endausführungen entsprechen den jeweiligen DIN-Reihen; die Passung ergibt sich aus dem Zusammenspiel von Nut, Feder und Nabe.
- Scharfe Kanten, Grate und Oberflächenfehler vermeiden – wir liefern entgratet und montagebereit.
Welche Dokumente und Nachweise können Sie mitliefern?
Dokumentation
- Materialzeugnis EN 10204 3.1 auf Anfrage.
- Chargen-/Heat-Nummer für vollständige Rückverfolgbarkeit.
- RoHS- und REACH-Konformitätserklärung.
Nennen Sie Ihre Anforderungen bei Bestellung; wir legen die passenden Dokumente bei.
Liefern Sie Zuschnitte oder Bearbeitungen nach Zeichnung – und wie schnell?
Service und Lieferzeit
- Zuschnitt auf Länge aus Passfederleisten.
- Fasen oder Radien an den Stirnseiten gemäß Norm oder Zeichnung.
- Entgraten und Nachbehandlung für die sofortige Montage.
- Schnelle Lieferung für Lagerartikel; kundenspezifische Bearbeitung kurzfristig nach Abstimmung.
Teilen Sie Stückzahl, Abmessung, Norm und gewünschte Bearbeitung mit – wir bieten eine professionelle Lösung mit verlässlichen Terminen.
