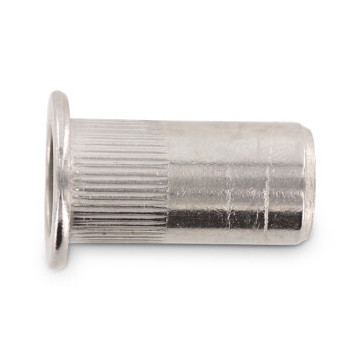

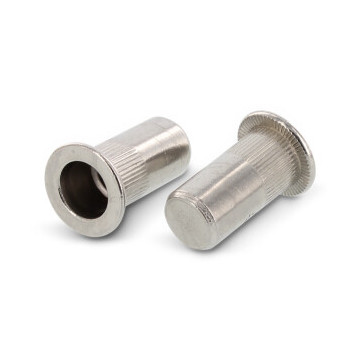

Flako-Einsatzmuttern mit Schaft
Flako‑Einsatzmuttern mit Schaft schaffen metrische Gewinde in Dünnblech und Hohlprofilen – ideal für Gehäusebau, Metall‑/Maschinenbau und Instandhaltung. Aus rostfreiem Stahl (A2/A4), korrosionsbeständig und vibrationsfest. RVS Edelstahl, Spezialist für rostfreien Stahl, unterstützt Sie mit schneller, verlässlicher Beschaffung und fachkundigem Support.
Flako-Einsatzmuttern mit Schaft für belastbare Innengewinde in dünnwandigen Bauteilen
Flako-Einsatzmuttern mit Schaft sind formschlüssige Gewindeeinsätze zur zuverlässigen Befestigung in Blech, Profilen und technischen Kunststoffen. Der integrierte Schaft führt präzise durch die Bohrung, sorgt für sauberes Ausrichten und erhöht die Auszugs- und Verdrehfestigkeit. Damit entstehen dauerhaft belastbare Innengewinde, die wiederholte Verschraubungen ohne Nachsetzen ermöglichen – ideal, wenn Bauteile einseitig montiert werden müssen oder Schweißen nicht in Frage kommt.
Anwendungen und Einsatzbereiche
Die Einsatzmuttern mit Schaft werden überall dort genutzt, wo schlanke Wandstärken tragfähige Gewinde erfordern und der Montageprozess sicher und reproduzierbar sein muss.
• Maschinen- und Anlagenbau: Gewinde in Abdeckungen, Gestellen, Führungs- und Schutzblechen.
• Gehäuse- und Schaltschrankbau: Montagepunkte in Türen, Paneelen und Montageplatten.
• Fahrzeug-, Nutzfahrzeug- und Karosseriebau: Befestigungen in Trägern, Haltern und Verkleidungen.
• Schiffbau, Offshore und maritimer Bereich: korrosionsbeständige Gewinde in Edelstahlausführungen.
• HVAC/Lüftung/Klima: sichere Verschraubungen in Luftkanälen und Geräteeinhausungen.
• Möbel-, Labor- und Ladenbau: verdeckte, optisch saubere Gewindepunkte in Blechen und Plattenwerkstoffen.
Wesentliche Eigenschaften und Materialien
Flako-Einsatzmuttern mit Schaft verbinden präzise Passung mit hoher Prozesssicherheit. Das Schaftdesign stabilisiert die Setzlage, während Rändel- oder Kerbprofile die Verdreh- und Auszugssicherung im Grundwerkstoff übernehmen. In Edelstahl ausgeführt sind sie für feuchte, chemisch belastete oder außenliegende Anwendungen geeignet.
• Werkstoffe: Edelstahl A2 für allgemeine Anwendungen, Edelstahl A4 für erhöhte Korrosionsbeständigkeit in chloridhaltigen Umgebungen.
• Mechanik: form- und kraftschlüssige Verankerung, vibrationsfest bei korrekt ausgelegtem Schraubfall.
• Montage: kalt einpressbar ohne Wärmeeintrag; einseitiger Zugang ausreichend.
• Prozesssicherheit: definierte Bohrung und planparalleles Einpressen liefern reproduzierbare Ergebnisse.
• Wartungsarm: tragfähige, wiederverwendbare Innengewinde für Service- und Inspektionsintervalle.
Varianten und sinnvolle Kombinationen
Für die passgenaue Auslegung stehen verschiedene Ausführungen zur Verfügung. Wählen Sie die Kombination aus Gewinde, Bundform und Schaftlänge passend zu Werkstoff, Wandstärke und Montageablauf.
• Gewindeabmessungen: gängige metrische Größen für den industriellen Einsatz (z. B. M3 bis M10).
• Bundformen: mit Bund für höhere Auszugskräfte; bündige Varianten für flache Aufbauten.
• Schaftlängen: abgestimmt auf dünn- bis mittelwandige Bauteile für sauberes Führen der Bohrung.
• Profile: Rändel- oder Kerbprofil zur optimierten Verdrehsicherung je nach Grundwerkstoff.
• Kombinationen: mit Edelstahlschrauben, Unterlegscheiben, Distanzhülsen oder Abstandsbolzen aus Edelstahl für durchgängige Korrosionsbeständigkeit.
Montagehinweise für prozesssichere Ergebnisse
Für eine belastbare Verbindung sind einige Punkte entscheidend: Bohrung maßhaltig herstellen und entgraten, Oberfläche frei von Öl/Spänen halten und die Einsatzmutter mit einer geeigneten Presse oder einem Setzwerkzeug planparallel einpressen. Die Materialhärte des Bauteils sollte zur Profilgeometrie der Einsatzmutter passen. Vor Serienstart empfiehlt sich eine Musterreihe zur Überprüfung von Auszugskraft, Verdrehsicherheit und Anziehmoment im realen Bauteil.
Projektanforderungen sicher erfüllen – wir unterstützen Sie technisch und liefern schnell
Als spezialisierter Partner für Befestigungslösungen aus Edelstahl liefern wir Flako-Einsatzmuttern mit Schaft in praxisgerechten Ausführungen, kurzfristig und verlässlich. Sie erhalten klare Produktspezifikationen, passende Zubehörartikel und auf Wunsch technische Unterstützung bei Auswahl und Auslegung. Für wiederkehrende Bedarfe richten wir gern Rahmenabrufe ein. Senden Sie uns Bauteildaten oder Zeichnungen – wir prüfen Machbarkeit und empfehlen die wirtschaftlich passende Ausführung für Ihren Anwendungsfall.
Häufig gestellte Fragen zu Flako-Einsatzmuttern mit Schaft
Was sind Flako-Einsatzmuttern mit Schaft und wofür werden sie eingesetzt?
Einsatzmuttern mit Schaft schaffen ein belastbares metrisches Innengewinde in dünnwandigen Bauteilen wie Blechen, Profilen und Rohren – einseitig montierbar, ohne Schweißen. Der Schaft führt die Mutter präzise durch das Bauteil und sorgt für eine sichere, drehfeste Verbindung.
- Typische Anwendungen: Maschinen- und Anlagenbau, Metallbau, Gehäuse- und Schaltschrankbau, Fahrzeug- und Schiffbau, Instandhaltung.
- Vorteil: schnelle, saubere Montage auch bei bereits beschichteten oder eloxierten Teilen.
Welche Vorteile bieten Muttern mit Schaft gegenüber Standard-Blindnietmuttern?
Mehr Prozesssicherheit und höhere Haltewerte. Der verlängerte Schaft stabilisiert während der Montage, verteilt die Last großflächiger und verbessert Auszieh- und Überdrehmomente. Rändelungen/Profilierungen erhöhen die Verdrehsicherheit – ideal bei wechselnden Materialstärken oder mehrlagigen Fügungen.
Welche Werkstoffe, Gewindegrößen und Kopfformen liefern Sie?
Wir liefern für professionelle Anwendungen vor allem Edelstahl:
- Werkstoffe: Edelstahl A2 (1.4301/304) für allgemeine Anwendungen; Edelstahl A4 (1.4404/316) für hohe Korrosionsbelastung, z. B. in maritimer oder chemischer Umgebung.
- Gewindegrößen: gängig von M3 bis M12.
- Kopfformen: Flachkopf für universelle Einsätze, Senkkopf für plane Oberflächen; weitere Ausführungen auf Anfrage.
Wie bestimme ich Bohrdurchmesser und Klemmbereich?
Entscheidend sind Bauteildicke(n) und gewünschte Gewindegröße.
- Klemmbereich: Die Summe der zu verbindenden Materialstärken muss innerhalb des angegebenen Klemmbereichs der Mutter liegen.
- Bohrdurchmesser: gemäß Spezifikation zur jeweiligen Gewindegröße wählen; präzise bohren und sauber entgraten, damit die Rändelung zuverlässig greift.
- Randabstand: ausreichend dimensionieren, um Ausreißen des Materials zu vermeiden.
Wie erfolgt die Montage und welches Werkzeug wird benötigt?
Die Montage ist schnell und einseitig möglich.
- (1) Passende Bohrung herstellen und entgraten.
- (2) Einsatzmutter mit Schaft einführen und korrekt ausrichten.
- (3) Mit einem geeigneten Hand-, Akku- oder Pneumatik-Setzgerät anziehen, bis die Mutter form- und kraftschlüssig sitzt.
- (4) Sitz, Verdrehsicherheit und bündige Auflage visuell prüfen.
Für Serienfertigung empfehlen wir kalibrierte Setzgeräte und eine kurze Erstmuster-Prüfung.
Sind diese Muttern für den Außenbereich oder seenahe Anwendungen geeignet?
Ja, mit dem passenden Edelstahl:
- A2 (304): sehr gute Korrosionsbeständigkeit für Innen- und normalen Außenbereich.
- A4 (316): erhöhte Beständigkeit gegen Chloride – empfohlen für maritimes Umfeld, Chemie und Spritzwasserzonen.
- Hinweis: Bei Mischbauweisen (z. B. Edelstahl in Aluminium) galvanische Korrosion beachten; Isolierscheiben bzw. geeignete Dicht-/Trennmittel einsetzen.
Welche Angaben benötigen Sie für ein Angebot und wie schnell liefern Sie?
Für ein präzises Angebot benötigen wir:
- Gewindegröße (z. B. M6), Kopfform, Werkstoff (A2/A4)
- Klemmbereich bzw. Bauteildicken
- Menge und ggf. Serien-/Projektbedarf
- Besondere Anforderungen (z. B. Dokumentation, Verpackung, Logistik)
Wir halten gängige Ausführungen ab Lager bereit und liefern europaweit kurzfristig. Projektmengen und Sonderausführungen realisieren wir zügig mit fachkundiger Unterstützung.
