Blindniete mit Flachkopf und gerilltem Nietschaft ISO 15983
Blindniete nach ISO 15983 mit Flachkopf und gerilltem Schaft erzeugen feste, vibrationssichere Verbindungen – geeignet für Blech‑/Stahlbau, Maschinen‑ und Fahrzeugbau sowie Gehäusemontage. Einseitig setzbar, hoher Halt auch in weichen Werkstoffen. RVS Edelstahl: Ihr Spezialist für Edelstahlbefestiger und praxisnahe Beratung.

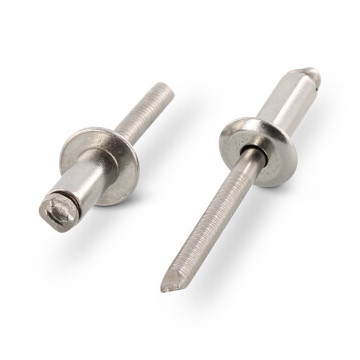

Blindniete mit Flachkopf und gerilltem Nietschaft nach ISO 15983
Blindniete mit Flachkopf nach ISO 15983 sind für prozesssichere Verbindungen ausgelegt, wenn die Gegenseite nicht zugänglich ist. Charakteristisch ist der Flachkopf zur gleichmäßigen Lastverteilung sowie ein gerillter Schaft bzw. ein gerillter Nietdorn (je nach Ausführung), der die formschlüssige Aufweitung des Nietkörpers unterstützt. Die Norm legt Maße, mechanische Kennwerte und Anwendungsdaten für offene Blindniete mit Sollbruchdorn aus nichtrostendem Stahl fest und schafft damit Planungssicherheit in Konstruktion und Einkauf.
Anwendungen und typische Einsatzfälle
• Metall- und Fassadenbau: Befestigung dünner Bleche, Abdeckungen, Lüftungskanäle und Verkleidungen.
• Fahrzeug- und Karosseriebau: Montage von Innenverkleidungen, Halterungen, Leisten und Konsolen ohne Schweißverzug.
• Maschinen- und Apparatebau: Schnellmontage von Gehäusen, Schutzblechen und Bedienfeldern.
• Elektro- und Schaltschrankbau: Befestigung von Kabelkanälen, Erdungslaschen und Anbauteilen in dünnwandigen Strukturen.
• Maritime und chemienahe Umgebungen: Korrosionsfeste Verbindungen an Ausrüstungen, Containern und Anlagenkomponenten (Materialwahl beachten).
• Allgemeine Instandhaltung: Reparaturen und Nachrüstungen, bei denen nur einseitiger Zugang möglich ist.
Eigenschaften, Materialien und Normbezug
• Norm: EN ISO 15983 – offene Blindniete mit Sollbruchdorn und Flachkopf; definiert Abmessungen, Klemmbereiche und Festigkeitswerte für Edelstahl-Ausführungen.
• Werkstoffe: in der Regel A2/A2 (austenitischer Edelstahl für Hülse und Dorn). Für chloridhaltige oder maritime Atmosphären werden A4-Varianten bevorzugt.
• Kopfgeometrie: Flachkopf für großflächige Auflage und geringe Eindrückneigung; optisch sauberes Setzbild an der Sichtseite.
• Gerillter Schaft/Dorn: die Rillen fördern die kontrollierte Aufweitung des Nietkörpers und erhöhen die Auszugssicherheit, besonders bei dünnen oder weichen Fügepartnern.
• Mechanik: der Dorn reißt an einer definierten Stelle ab (Sollbruch), bleibt kopfseitig verriegelt und stabilisiert die Verbindung gegen Scher- und Zugbelastungen.
• Prozess: kein Gegenhalter erforderlich; bohren, einsetzen, mit Hand-, Akku- oder Pneumatiksetzgerät verarbeiten – schnell und reproduzierbar.
Für eine dauerhaft belastbare Verbindung sind der richtige Bohrdurchmesser (leicht größer als der Nietnenn-Ø) und der passende Klemmbereich entscheidend. So wird eine vollständige Aufweitung in den Fügepartnern erreicht und Spiel vermieden.
Abmessungen, Varianten und sinnvolle Kombinationen
Blindniete nach ISO 15983 werden üblicherweise in metrischen Nenn-Ø von 3,0 bis 5,0 mm angeboten, praxisüblich sind z. B. 3,2 / 4,0 / 4,8 / 5,0 mm. Die Längenvarianten decken unterschiedliche Klemmbereiche ab, sodass Verbindungen von sehr dünnwandig bis mehrlagig möglich sind. Edelstahl-A2 ist die Standardwahl für allgemeine Industrieanwendungen; in aggressiveren Medien empfiehlt sich Edelstahl A4. Für optisch anspruchsvolle Oberflächen stehen häufig auch unterschiedliche Kopf-Ø zur Wahl, um die Auflagefläche zu optimieren.
• Klemmbereich: passend zur Gesamtdicke der Fügepartner auswählen; bei wechselnden Materialstärken mehrere Längen vorhalten.
• Bohrung: entgraten und trocken setzen; bei weichen Materialien ggf. mit Unterlegscheiben auf der Blindseite arbeiten.
• Werkzeug: kurze Taktzeiten mit Akku- oder Pneumatiksetzgeräten; passende Mundstücke nach Dorn-Ø verwenden.
• Kombinationen: sinnvoll mit Bohrern in abgestimmten Durchmessern, Nietunterlegscheiben für weiche Träger, sowie ergänzend mit Blindnietmuttern, wenn Gewinde erforderlich sind.
Effiziente Beschaffung und technische Sicherheit für Ihre Projekte
Sie erhalten diese Blindniete mit Flachkopf gemäß ISO 15983 in gängigen Edelstahl-Ausführungen, abgestuften Nenn-Ø und praxisgerechten Klemmbereichen – für eine zuverlässige, wiederholgenaue Montage ohne Rückseitezugang. Technische Datenblätter mit Maßangaben und Setzkräften unterstützen Ihre Auswahl. Unser Team berät Sie zur geeigneten Materialpaarung (A2/A4), zum korrekten Bohr- und Klemmbereich sowie zur passenden Gerätekonfiguration, damit Ihre Verbindung im Betrieb dauerhaft hält und Ihre Abläufe ohne Verzögerungen laufen.
Häufig gestellte Fragen zu Blindniete mit Flachkopf und gerilltem Nietschaft ISO 15983
Worin unterscheidet sich ein Blindniet mit Flachkopf und gerilltem Schaft von Standard‑Blindnieten?
Der gerillte Schaft greift formschlüssig ins Bohrloch ein und erhöht den Ausziehwiderstand – insbesondere bei weicheren oder faserverstärkten Werkstoffen. Der Flachkopf verteilt die Last großflächig auf der Sichtseite. Vorteil: sichere Verbindung bei einseitiger Montage (blind) mit sauberer, flacher Auflage.
Für welche Anwendungen und Materialien ist dieser Niettyp geeignet?
Typische Einsatzbereiche sind Anlagenbau, Gehäusebau, Fahrzeug- und Maschinenbau, Blechbearbeitung sowie Montage von Verkleidungen.
- Metalle: Aluminium, Stahl, Edelstahl (Bauteile)
- Kunststoffe und GFK/CFK-Paneele
- Dünnbleche und Sandwichmaterialien
Die Rillung verbessert die Haltekraft in weichen oder faserigen Untergründen.
Wie wähle ich Durchmesser und Klemmbereich korrekt aus?
So gehen Sie vor:
- Gesamtdicke der zu fügenden Teile ermitteln.
- Klemmbereich des Niets muss diese Gesamtdicke vollständig abdecken.
- Bohrlochdurchmesser gemäß Nietdurchmesser wählen (nicht übermaßig, sauber entgratet).
- Für höhere Scherlasten und weiche Werkstoffe tendenziell größeren Nietdurchmesser wählen.
Wir unterstützen Sie gern bei der dimensionierten Auswahl für Ihre Last- und Bauraumvorgaben.
Welche Werkzeuge werden zum Setzen benötigt und wie läuft die Montage ab?
Geeignete Setzgeräte sind Handhebel‑, Akku‑ oder pneumatisch‑hydraulische Blindnietgeräte passend zum Stiftdurchmesser.
- Bohrung erstellen und entgraten, Bauteile spaltfrei fügen.
- Niet von der Sichtseite einführen, Setzgerät ansetzen.
- Zugvorgang auslösen, der Nietschaft verformt sich und klemmt die Teile; der Dorn bricht definiert ab.
Tipp: Auf festen Sitz ohne Spiel achten; bei Serienmontage empfiehlt sich ein leistungsstarkes Akku- oder Pneumatikgerät.
Welche Festigkeiten sind erreichbar und wovon hängen sie ab?
Zug- und Scherfestigkeiten hängen ab von Nietdurchmesser, Material des Niets, Klemmbereich, Lochqualität und den gefügten Werkstoffen. Der gerillte Schaft erhöht den Ausziehwiderstand besonders in Kunststoffen und Verbundmaterialien. Für sicherheitsrelevante Verbindungen empfehlen wir eine projektbezogene Auslegung inkl. Probeverschraubung und Prüfzug.
Was ist hinsichtlich Korrosion und Materialpaarung zu beachten?
Wählen Sie das Nietmaterial passend zur Umgebung und zum Bauteil:
- Edelstahl (A2/A4): für feuchte, chemisch oder maritim belastete Bereiche.
- Aluminium: leicht, gut bei Alu-Bauteilen; galvanische Trennung zu Edelstahl/ Stahl beachten.
Zur Vermeidung galvanischer Korrosion Materialpaarungen abstimmen oder trennende Unterlagen verwenden. Wir beraten Sie gern zur optimalen Kombination für Ihre Anwendung.
